المخفض الدائري هو نوع جديد من آلات النقل التي تعتمد مبدأ النقل الكوكبي مع اختلاف صغير في الأسنان ومجموعة التروس الدائرية.يستخدم على نطاق واسع في القيادة والحد من الأجهزة في طباعة المنسوجات والصباغة، الصناعات الغذائية الخفيفة، عمال المناجم المعدنية، صناعة البتروكيماويات، رفع النقل والآلات الهندسية.
ميزة:
● تشغيل سلس، وانخفاض مستوى الضجيج إبرة الأسنان والعتاد المزيد من المشاركة.
● يوفر المظهر الجانبي للأسنان الدائرية نسبة اتصال عالية لتحمل الصدمات الزائدة
● حجم صغير: نسبة فردية متاحة من 1/9 إلى 1/87، ومرحلة مزدوجة من 1/99 إلى 1/7569
● مثالية للتطبيقات الديناميكية: واجبات البدء والإيقاف والعكس المتكررة تناسب مخفض السرعة الحلزوني نظرًا لأن القصور الذاتي منخفض
● تكاليف صيانة منخفضة، موثوقية عالية، عمر خدمة طويل، صيانة قليلة مقارنة بعلب التروس التقليدية
● تتوفر نماذج مشحمة بالشحوم ومشحمة بالزيت
● اتجاه دوران عمود الإخراج: تخفيض فردي: دوران في اتجاه عقارب الساعة؛تخفيض مزدوج → دوران عكس اتجاه عقارب الساعة
● نطاق قدرة المخفض الدائري: 0.37 كيلو واط ~ 11 كيلو واط؛

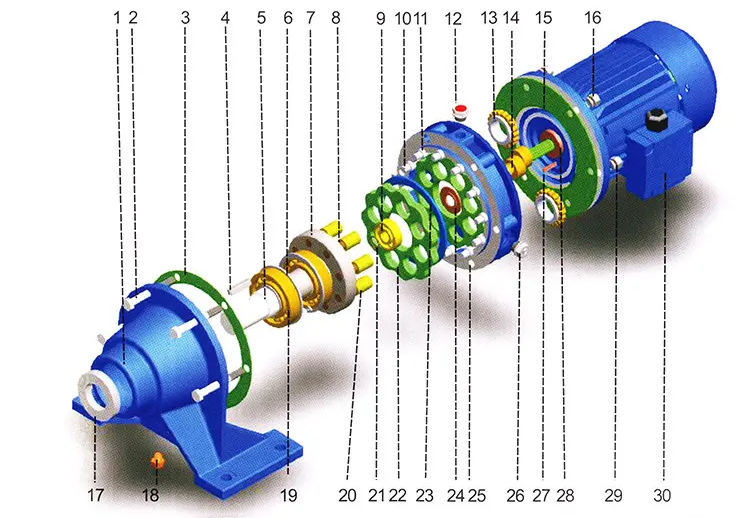

تفاصيل المخفض
1 | قاعدة | 16 | بندق |
2 | مسدس الترباس | 17 | ختم الزيت |
3 | حشية القاعدة | 18 | مسدس الترباس |
4 | مفتاح مسطح | 19 | تحمل |
5 | إحكام | 20 | أسطوانة |
6 | إحكام | 21 | Clrclip |
7 | رمح الإخراج | 22 | العتاد الدائري |
8 | دبوس | 23 | حلقة الشفقة |
9 | تحمل | 24 | عقدة رمح غريب الأطوار |
10 | دبوس والعتاد | 25 | مبيت العجلة الدبوسية |
11 | بكرة التروس | 26 | قابس مستوى الزيت |
12 | استراحة الزيت | 27 | مفتاح مسطح |
13 | تحمل غريب الأطوار | 28 | عقدة رمح المحرك |
14 | عقدة غريب الأطوار | 29 | حلقة مرنة |
15 | حشية المحرك | 30 | محرك |

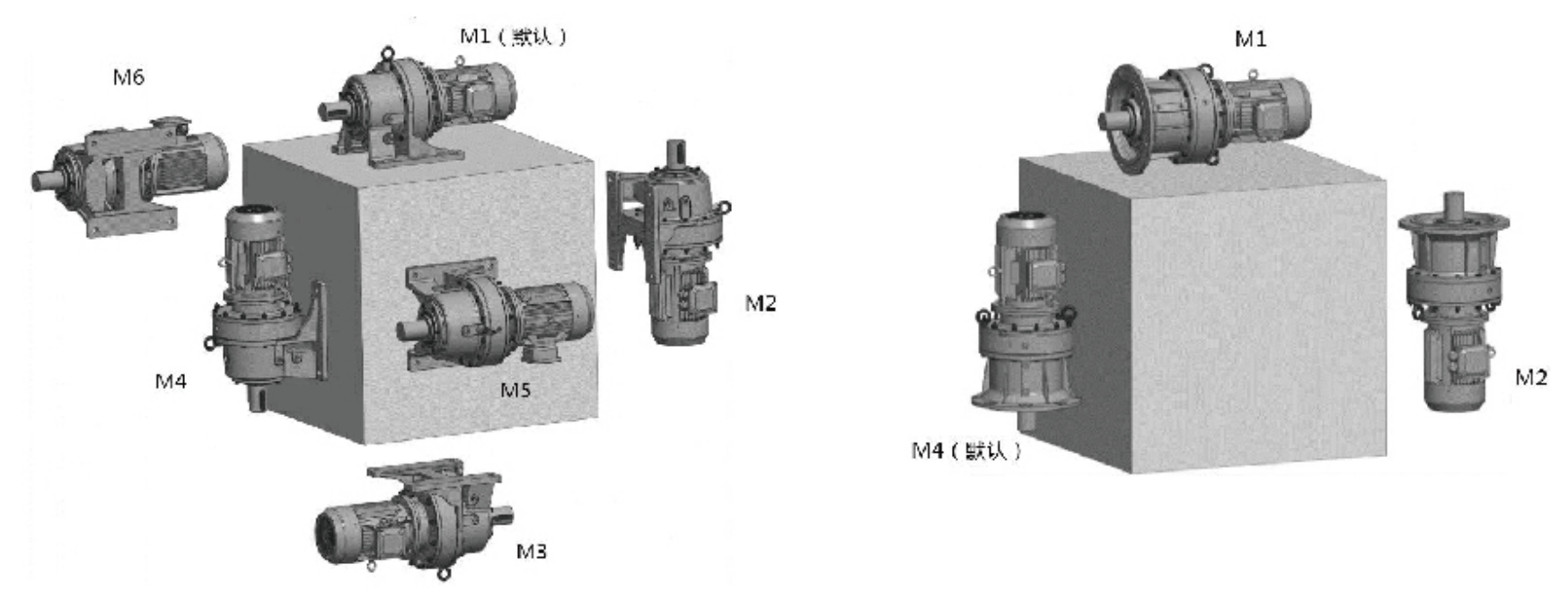

وصف ترتيبات التركيب
محرك مثبت أفقيًا M1، قاعدة الوحدة في الأسفل.
يتم تثبيت محرك M2 عموديًا للأسفل.
محرك مثبت أفقيًا M3، قاعدة الوحدة في الأعلى.
يتم تركيب محرك M4 عموديًا للأعلى.
محرك مثبت أفقيًا M5، إذا تم وضعه على موضع M1، فإن الجانب الأيسر من الوحدة يتحول إلى الأسفل (نقطة الرؤية: نحو جانب المحرك).
محرك مثبت أفقيًا M6، إذا تم وضعه على موضع M1، يتحول الجانب الأيسر من الوحدة إلى الأعلى (نقطة الرؤية: باتجاه جانب المحرك).
